「GUJC - GORRY's Universal Joystick Connector」ページ†
「GUJC - GORRY's Universal Joystick Connector」メモ。ハッシュタグは #gujoyc で。
配線†
スティック側はD-SUB 25p（DB25）メス、I/F側はオスコネクタを使用する。
GUJCでは、「+/-間が接続された状態をON」「+/-間が接続されていない状態をOFF」と定める。多くのコンピュータでは「+側がプルアップされた状態」「-側がGNDに接続された状態」で「+側がGNDと接続された状態（デジタル的な0）をON」「+側がハイインピーダンスな状態（デジタル的な1）をOFF」と検知するが、この違いに注意すること。
スティック側は、各-端子およびGNDは独立に配線し、共有してはならない。一部のコンピュータでは、「+/-端子をマトリクス状に配線することで、+側のピン数以上の入力を検知する機能を持っている」ことに対応するためである。
| 1 | UP + |
| 2 | DOWN + |
| 3 | LEFT + |
| 4 | RIGHT + |
| 5 | BTN1 + |
| 6 | BTN2 + |
| 7 | BTN3 + |
| 8 | BTN4 + |
| 9 | BTN5 + |
| 10 | BTN6 + |
| 11 | SELECT + |
| 12 | START + |
| 13 | +5V |
| 14 | UP - |
| 15 | DOWN - |
| 16 | LEFT - |
| 17 | RIGHT - |
| 18 | BTN1 - |
| 19 | BTN2 - |
| 20 | BTN3 - |
| 21 | BTN4 - |
| 22 | BTN5 - |
| 23 | BTN6 - |
| 24 | SELECT/START - |
| 25 | GND |
成果物†

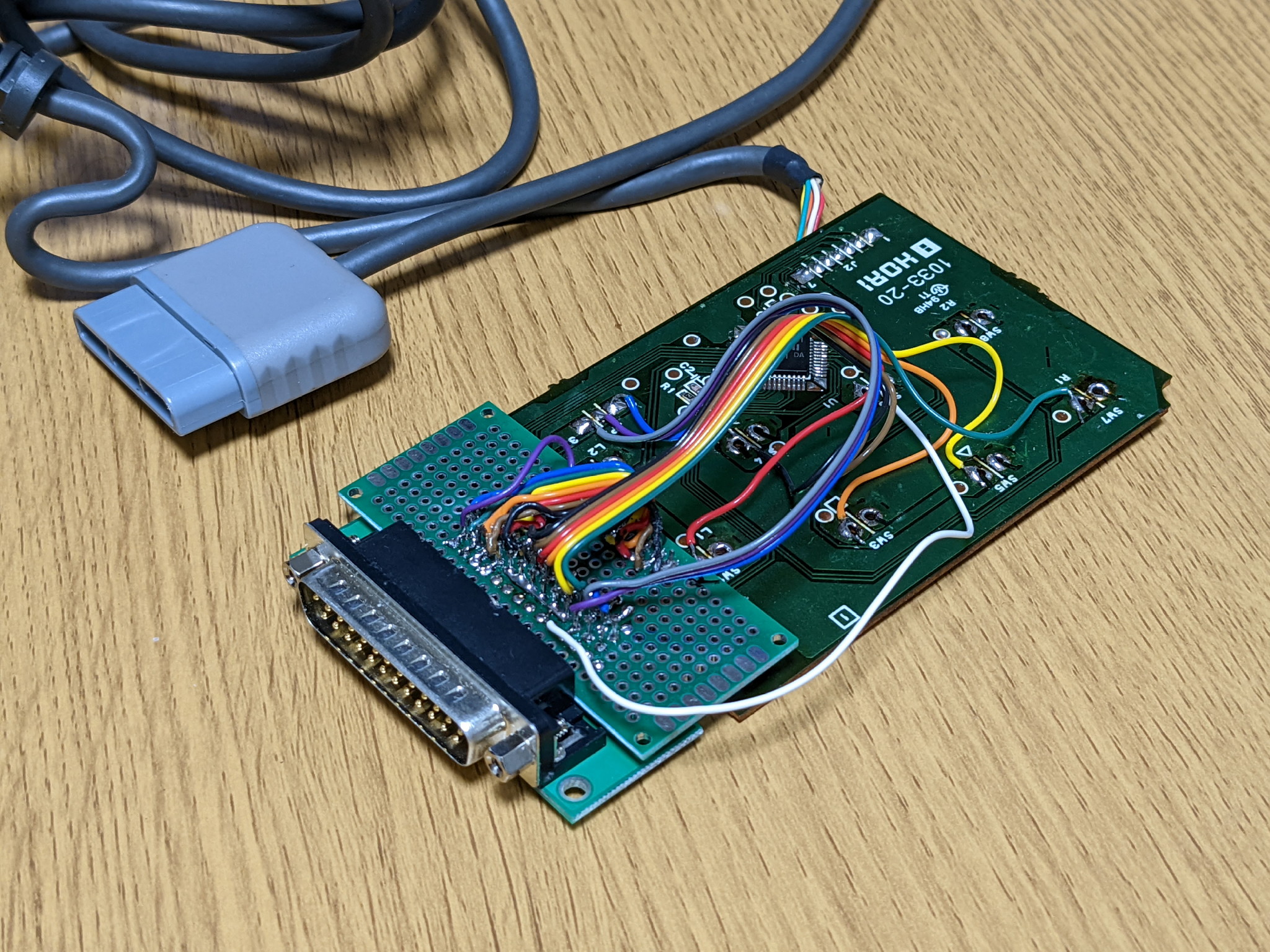

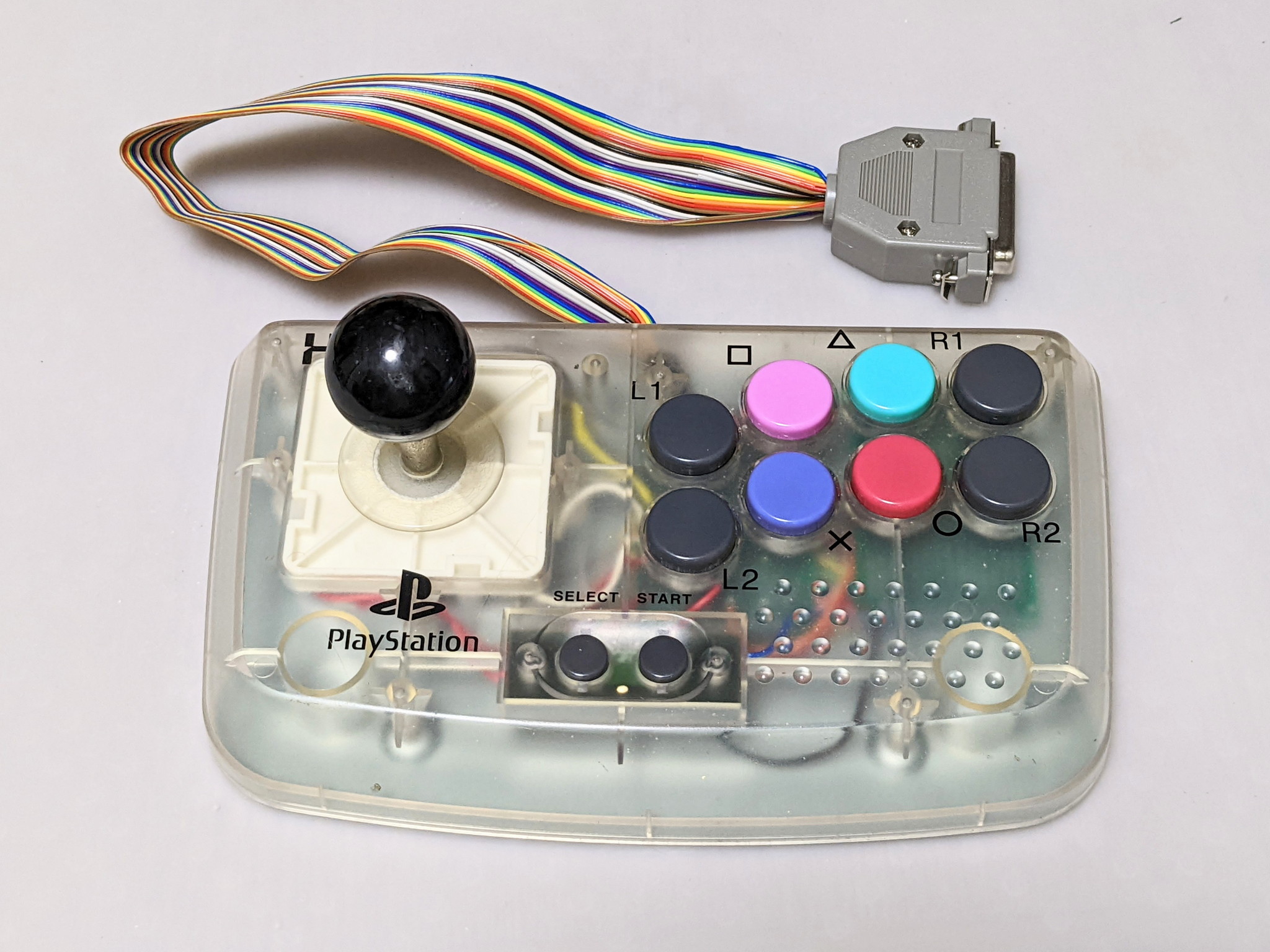

PS1用ジョイスティック「HPS-29」をバラして、GUJCジョイスティックとPS1用I/Fを作る†

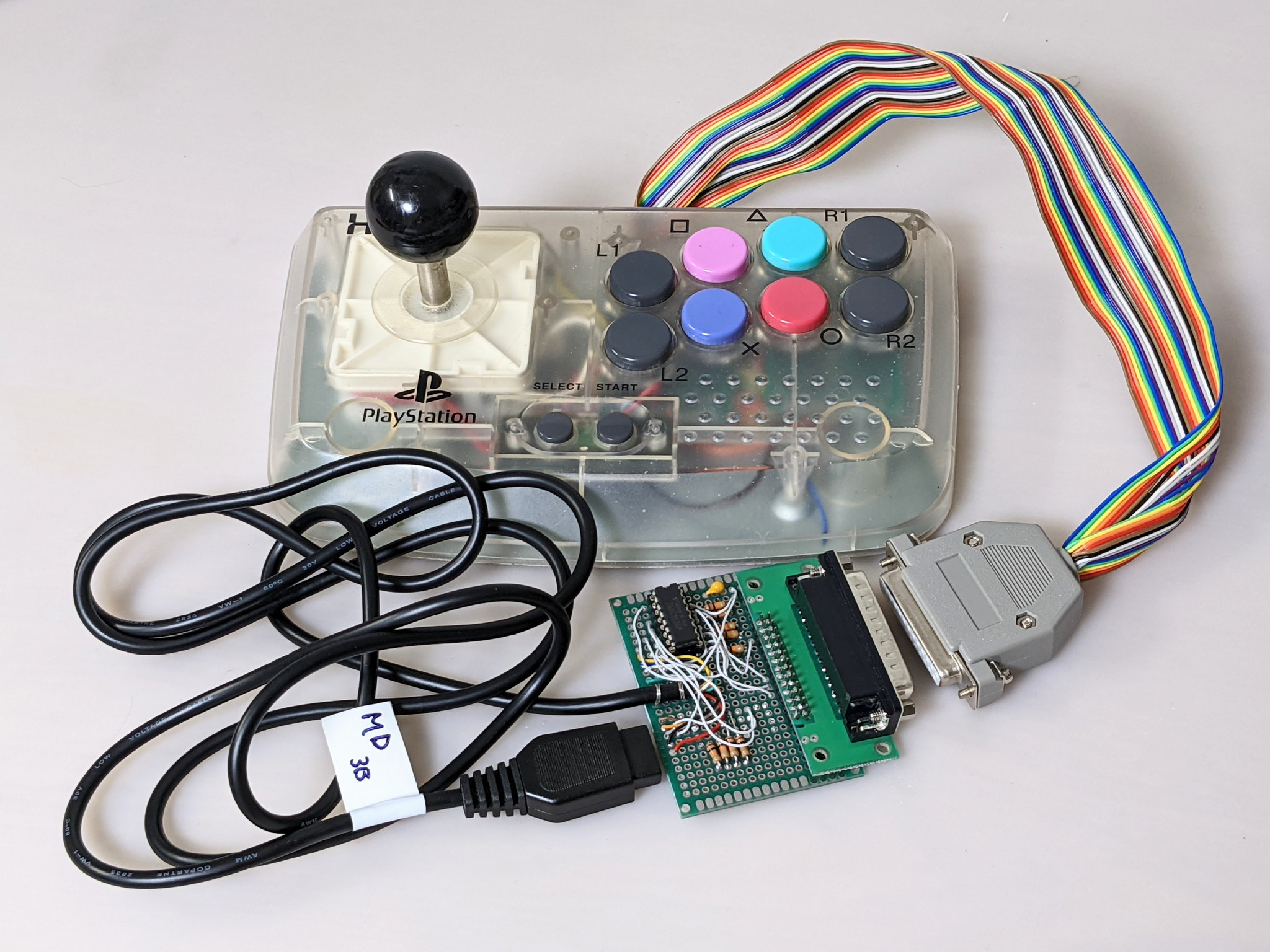

メガドライブ（３ボタン）用I/Fを作る†

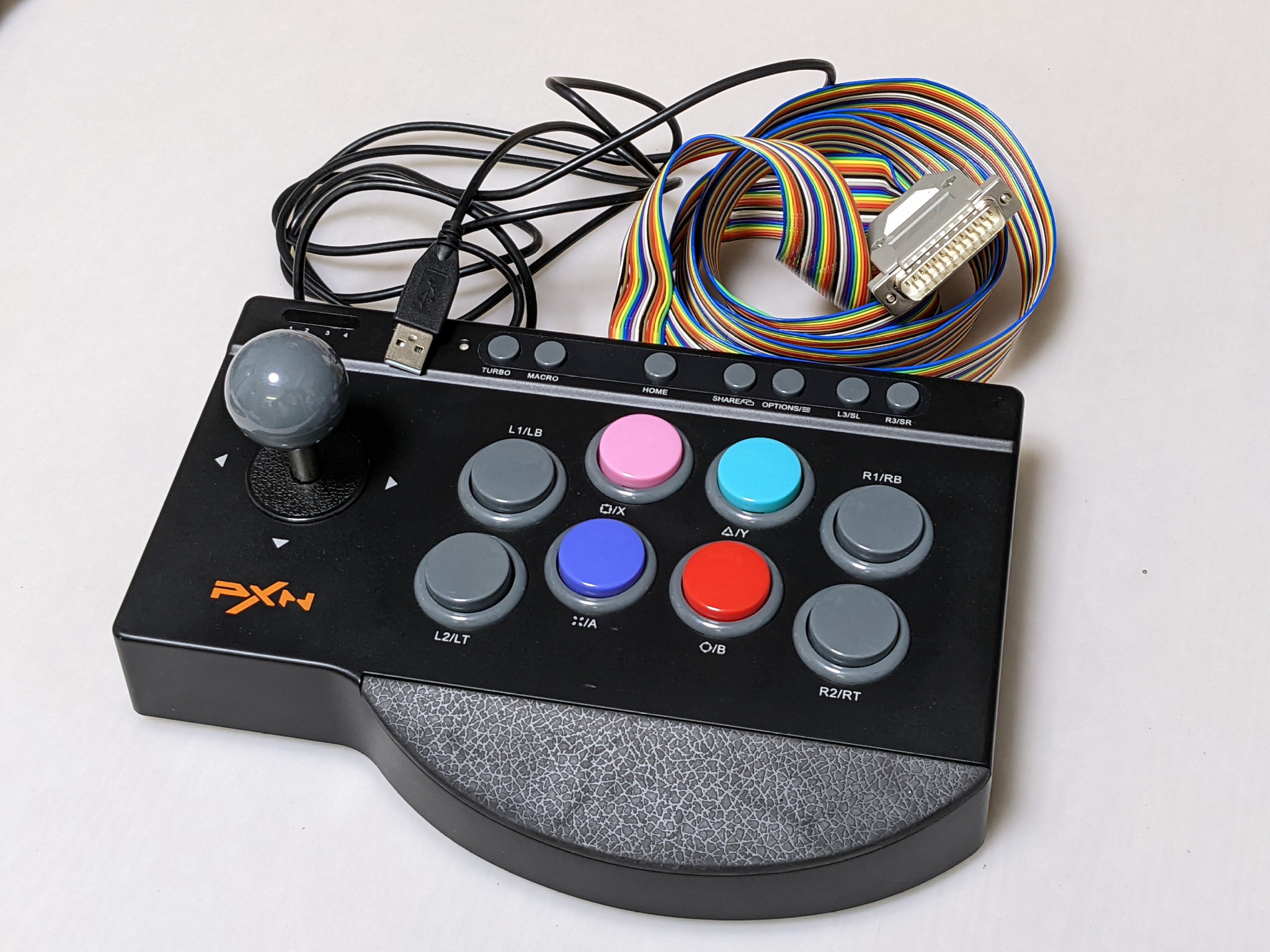

USBマルチ機種用スティックを乗っ取って、GUJC汎用USB I/Fを作る†

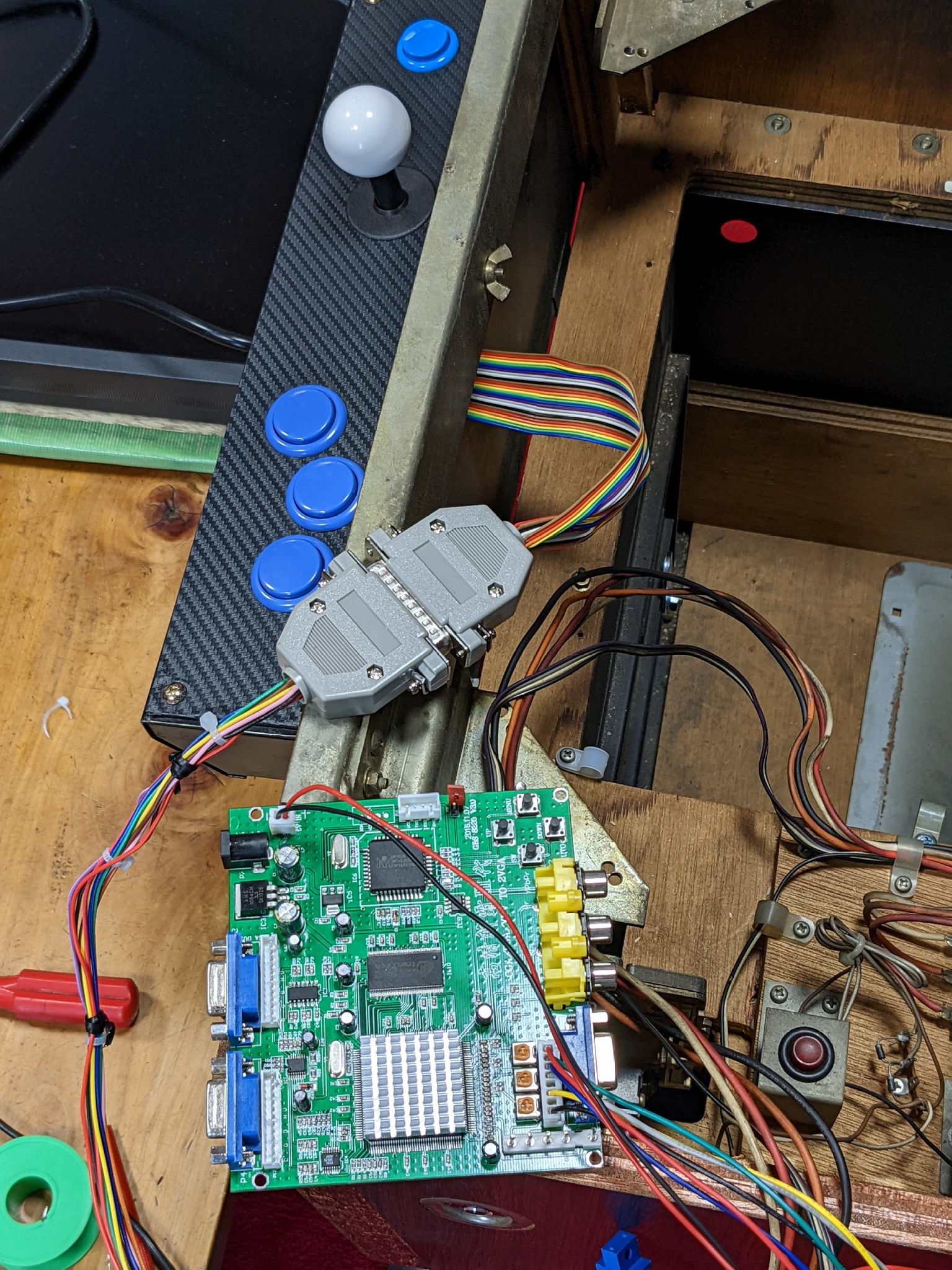

テーブル筐体のスティックとJAMMAコネクタ間をGUJC I/Fにする†

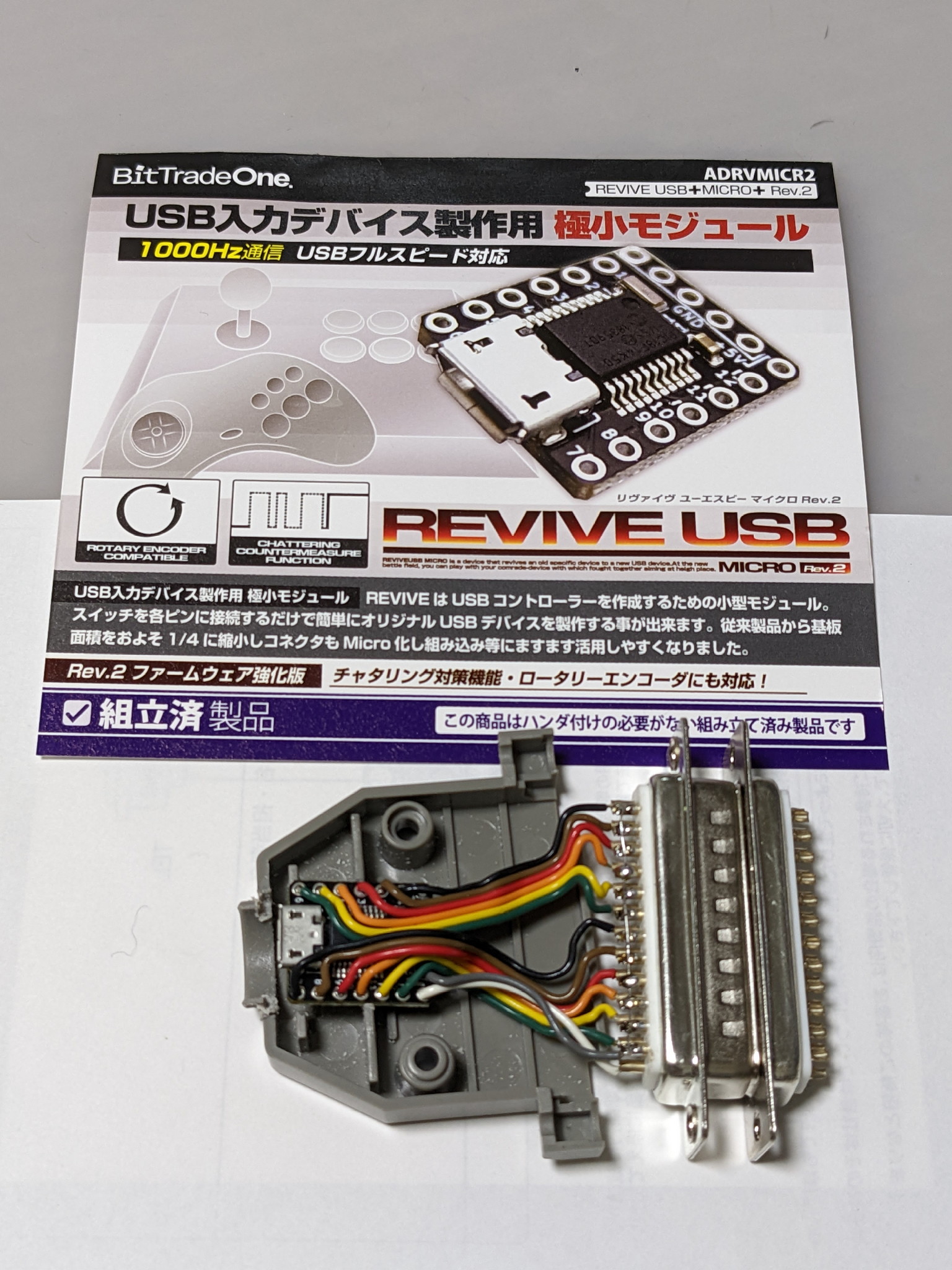

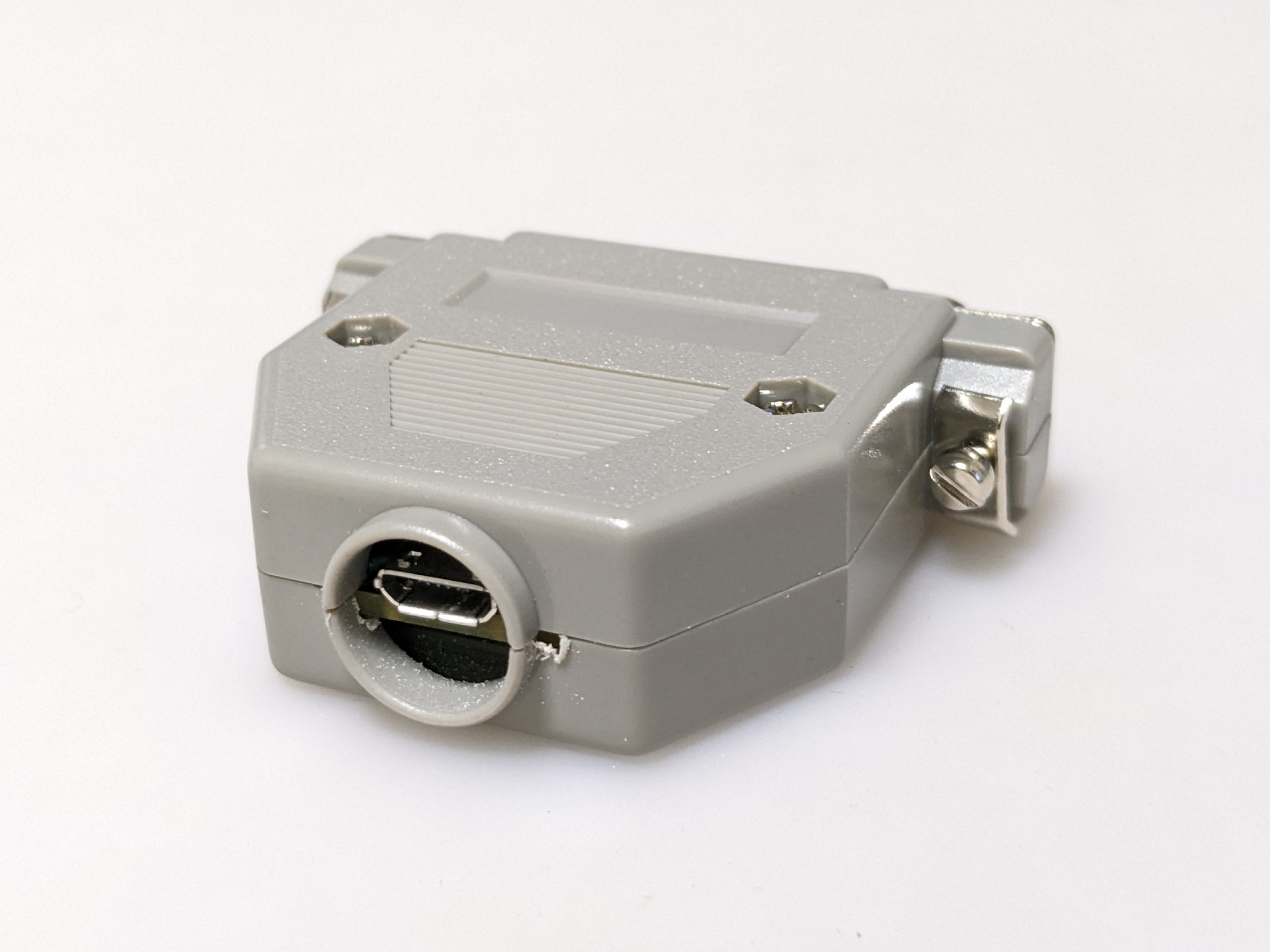

REVIVE USB Microを使ってWinUSB I/Fを作る†

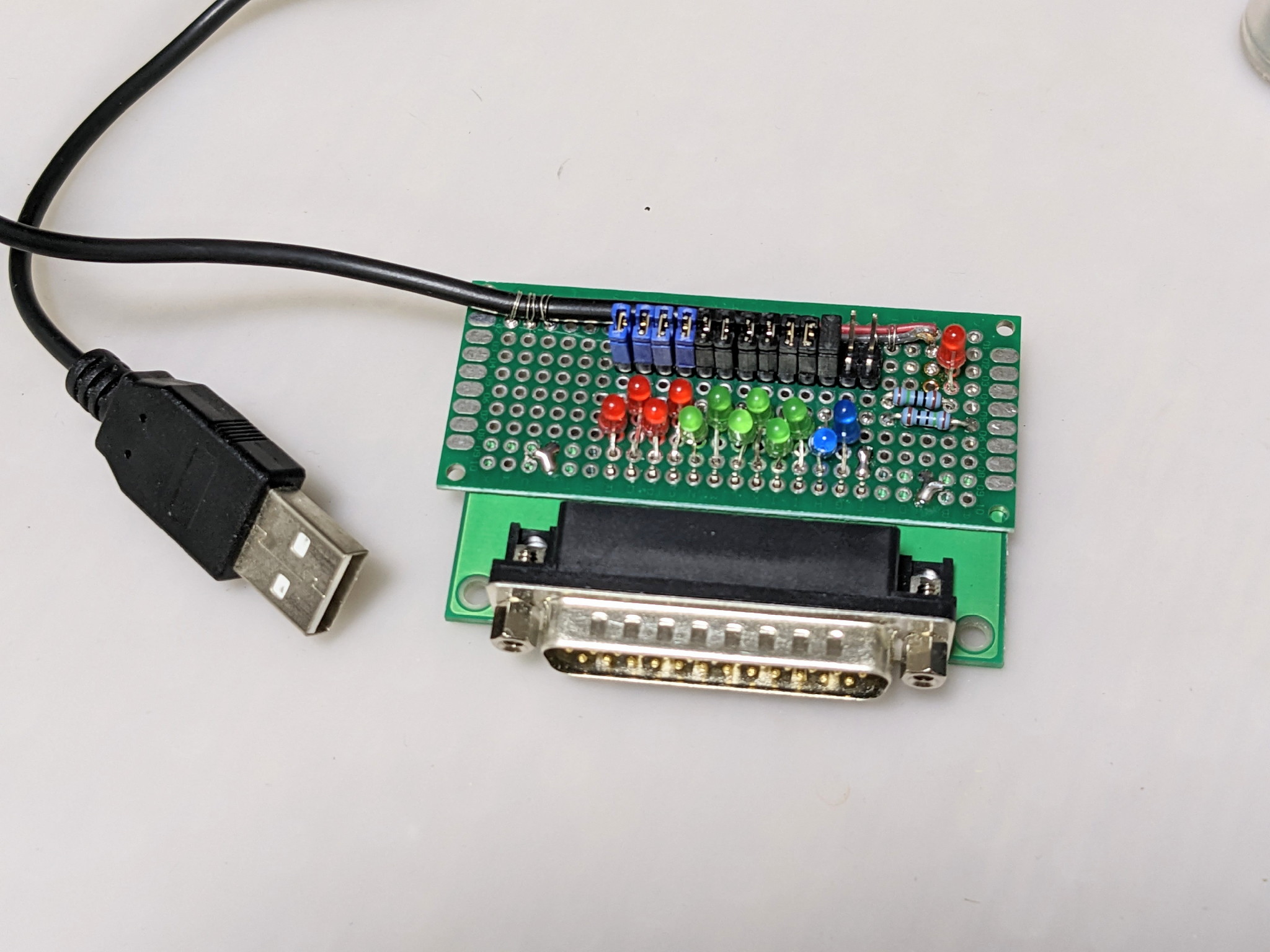

GUJC JoyStick Checkerを作る†

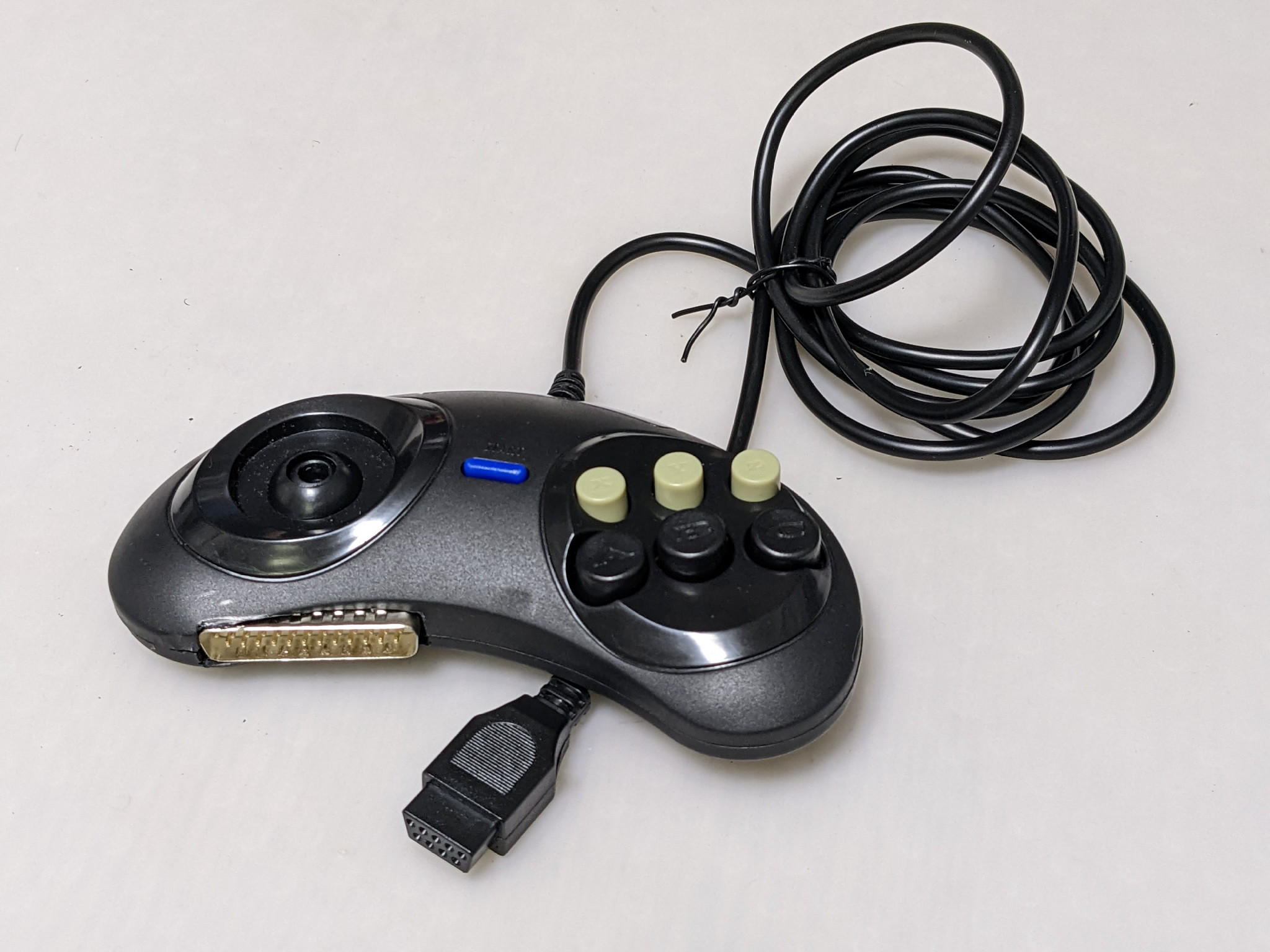

メガドライブ（６ボタン）パッドを乗っ取って、MD6B用I/Fを作る†

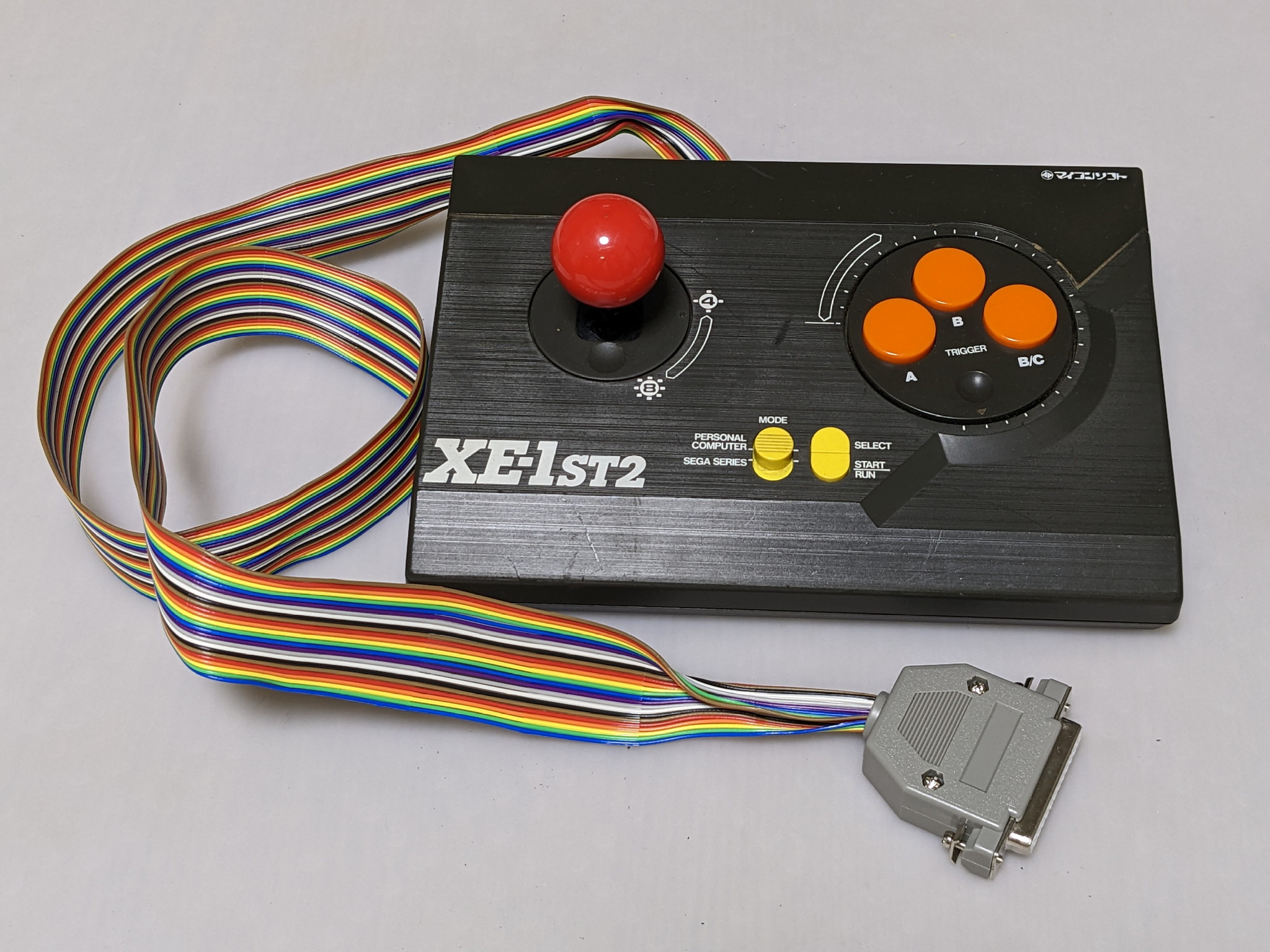

XE-1ST2をバラして、GUJCジョイスティックを作る†
