「Column13-jisgorry」とは†

「40%キーボード」というカテゴリのキーボードがあります。通常のキーボードには100個以上のキースイッチがありますが、その40%～40個あまりしかないキースイッチで構成されるキーボードです。この個数に収めるには、テンキーはもちろんファンクションキーや（メインキー側の）数字キーまでも削減する必要があります。しかしそのコンパクトさや、ほとんどが自作や小数配布ゆえの柔軟なキー配列変更機能などから、根強いファンがいるようです。

当方もある日、こちらの「Column13」というキーボードのページを目にする機会を得ました。

「矢印キーと記号キーを可能な限り残す」というコンセプトから、通常の40%キーボードより横方向に1個多い48個のキースイッチで構成されています。当方はこれをみていたく気に入り、製作に至った次第です。

ハードウェアの作成†

Column13は、キットの委託という形で「遊舎工房」さんで入手することができます。

キットといっても、含まれているのはベースとなる基板類のみで、以下は別途入手する必要があります。

• Arduino Pro mini。キーボード制御を行うArduinoミニコンピュータボードです。当方はUSBコネクタがType-Cになっているバージョンを使用しました。
• キースイッチ。任意のCherry MX互換キースイッチを使用することができます。当方は「Durock Ice King Linear」を使用しました。
• キーキャップ。任意のCherry MX互換キーキャップを使用することができますが、Filco社の「Minila Air」に付属の「小さい（1.5u）Enterキー」が必要なため、使用可能なものはおのずと限られます。当方は「Minila Air 英語版」のキーキャップをベースに、記号キーのみ「Majestouch 2 日本語版」を使用しています。
• キーを光らせるためのLED。当方は不要なので設置していません。

ソフトウェアの作成†

「Column13」サイトでANSI/ISOそれぞれの版のROM（HEXファイル）が配布されていますが、当方は独自のセットアップを行いたかったため、Githubで公開されているソースコードを自分で変更・ビルドしてインストールすることにしました。成果は同じくGithubにて公開しています。

キーアサイン†

当方のjisgorryキーマップは、「Column13」キーボードをJIS配列キーボードとして使うためのものです。

Homeレイヤ†

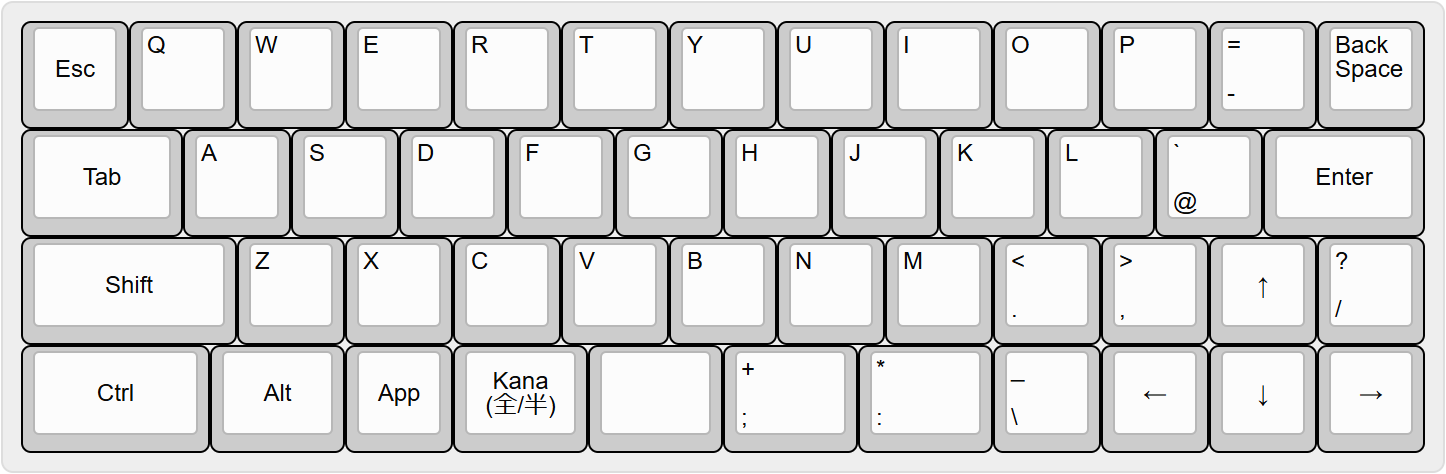

キー刻印の文字が入力できる、基本のモードです。以下の修飾キーを押すことで、他の文字を入力できるモードに入ります。

• [Kana]キーを押しながら他のキーを押すことで、Lowerレイヤの文字を入力することができます。
  また、[Kana]キーだけを短期間押すことで、「全角/半角」キーとして動作します。 |
• [App]キーを押しながら他のキーを押すことで、Raiseレイヤの文字を入力することができます。
  また、[App]キーだけを短期間押すことで、「アプリケーション」キーとして動作します。 |
• [Esc]キーを押しながら他のキーを押すことで、Funcレイヤの文字を入力することができます。
  また、[Esc]キーだけを短期間押すことで、「エスケープ」キーとして動作します。 |

Lowerレイヤ†

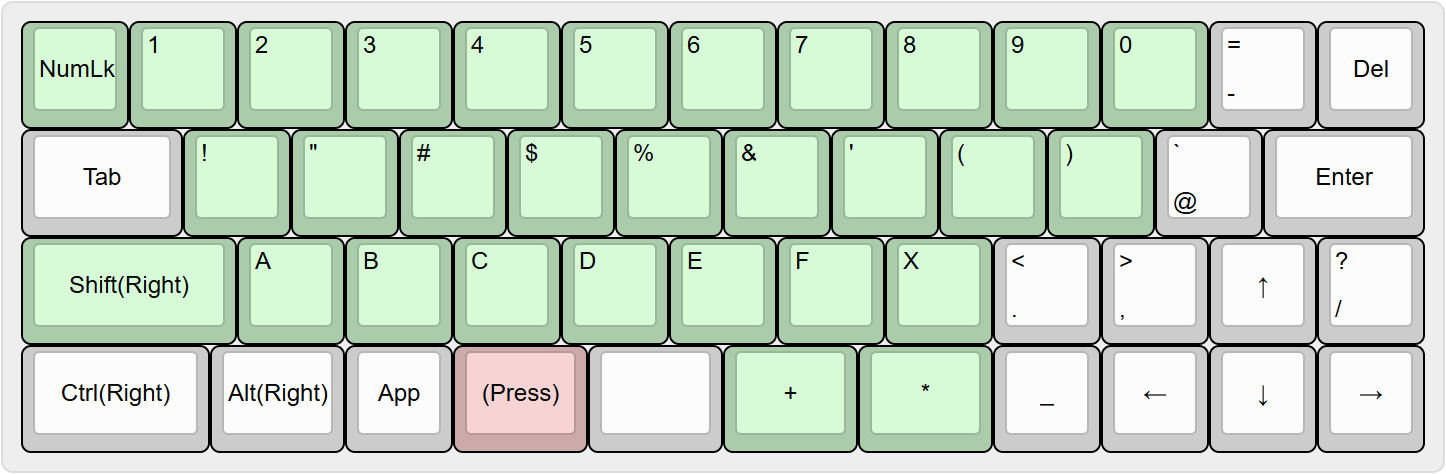

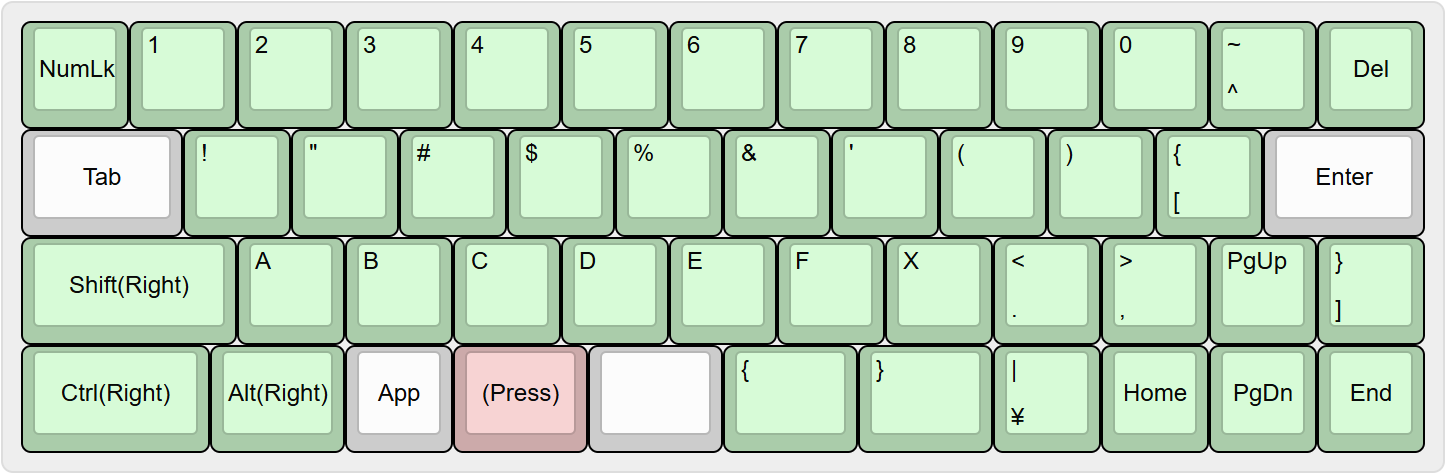

[Kana]キーを押しながら他のキーを押すことで、数字や記号などの入力ができるモードです。

• [Kana]+[ESC]キーにアサインされている[NumLk]を入力すると、再び[NumLk]を入力するまで「[Kana]キーを押さなくてもLowerレイヤの大半の文字を入力」できるようになります。

Raiseレイヤ†

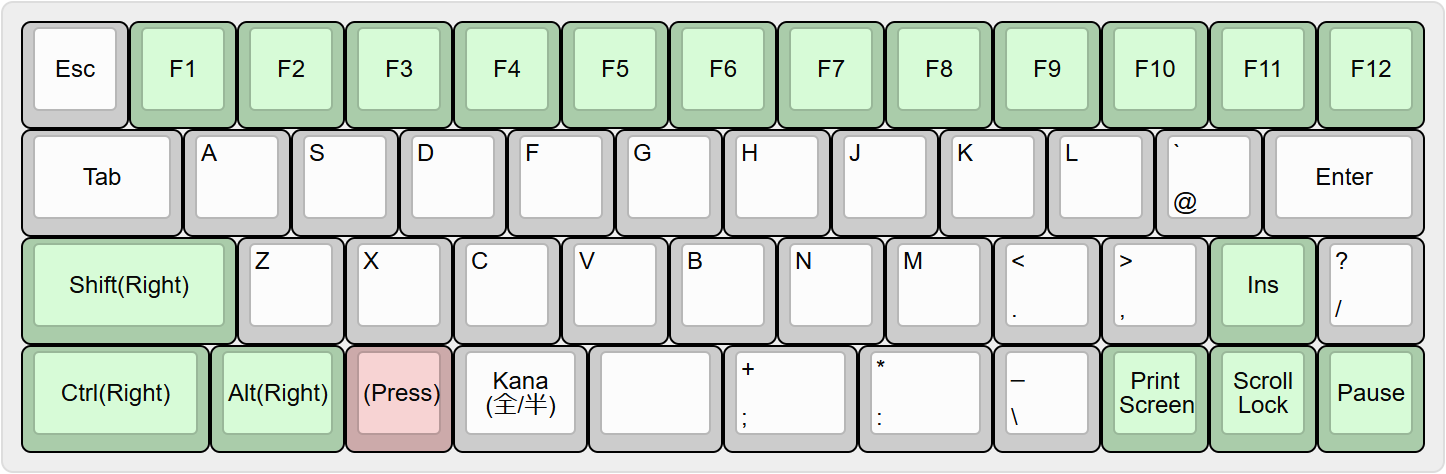

[App]キーを押しながら他のキーを押すことで、ファンクションキーや特殊キーの入力ができるモードです。

Funcレイヤ†

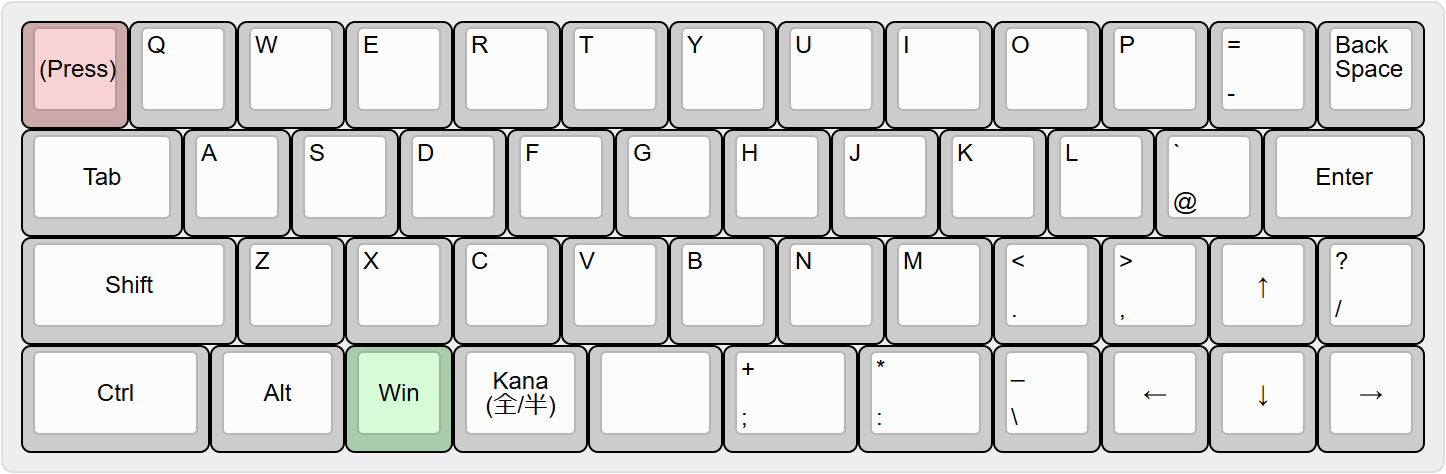

[Esc]キーを押しながら他のキーを押すことで、特殊キーの入力ができるモードです。

• [Esc]+[App]キーで、Windowsキー相当となります。例えば、[Esc]+[App]+[E]で、エクスプローラが起動します。

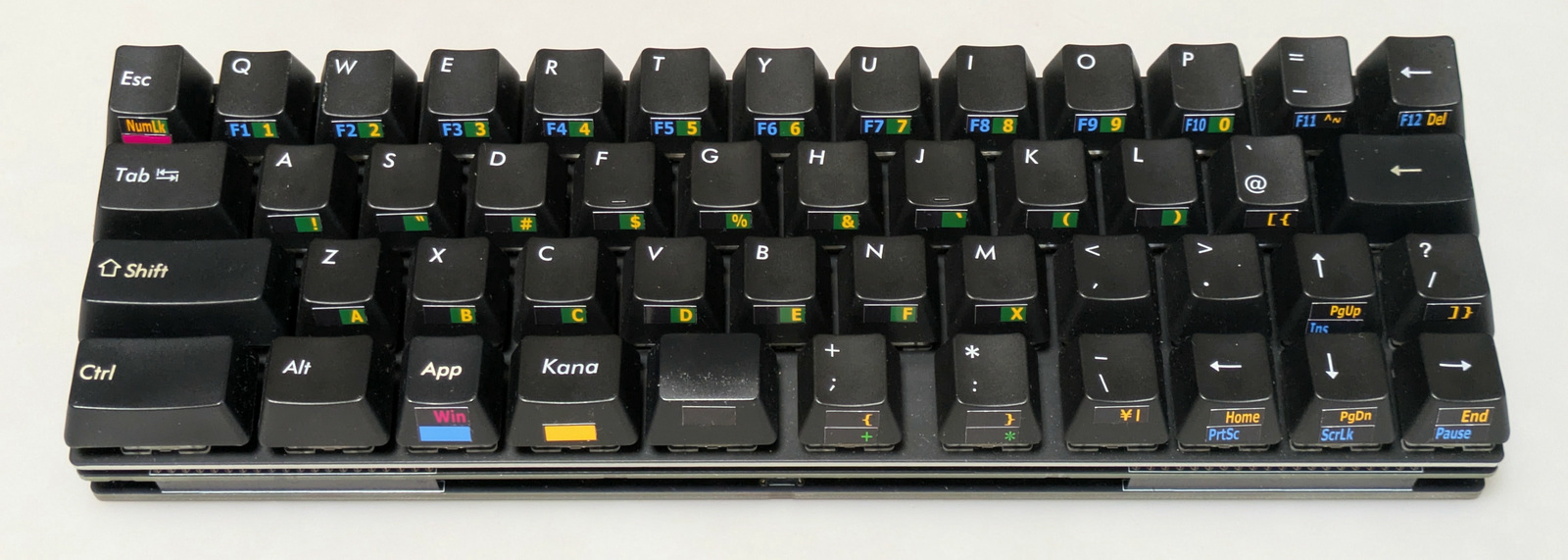

シールを貼る†

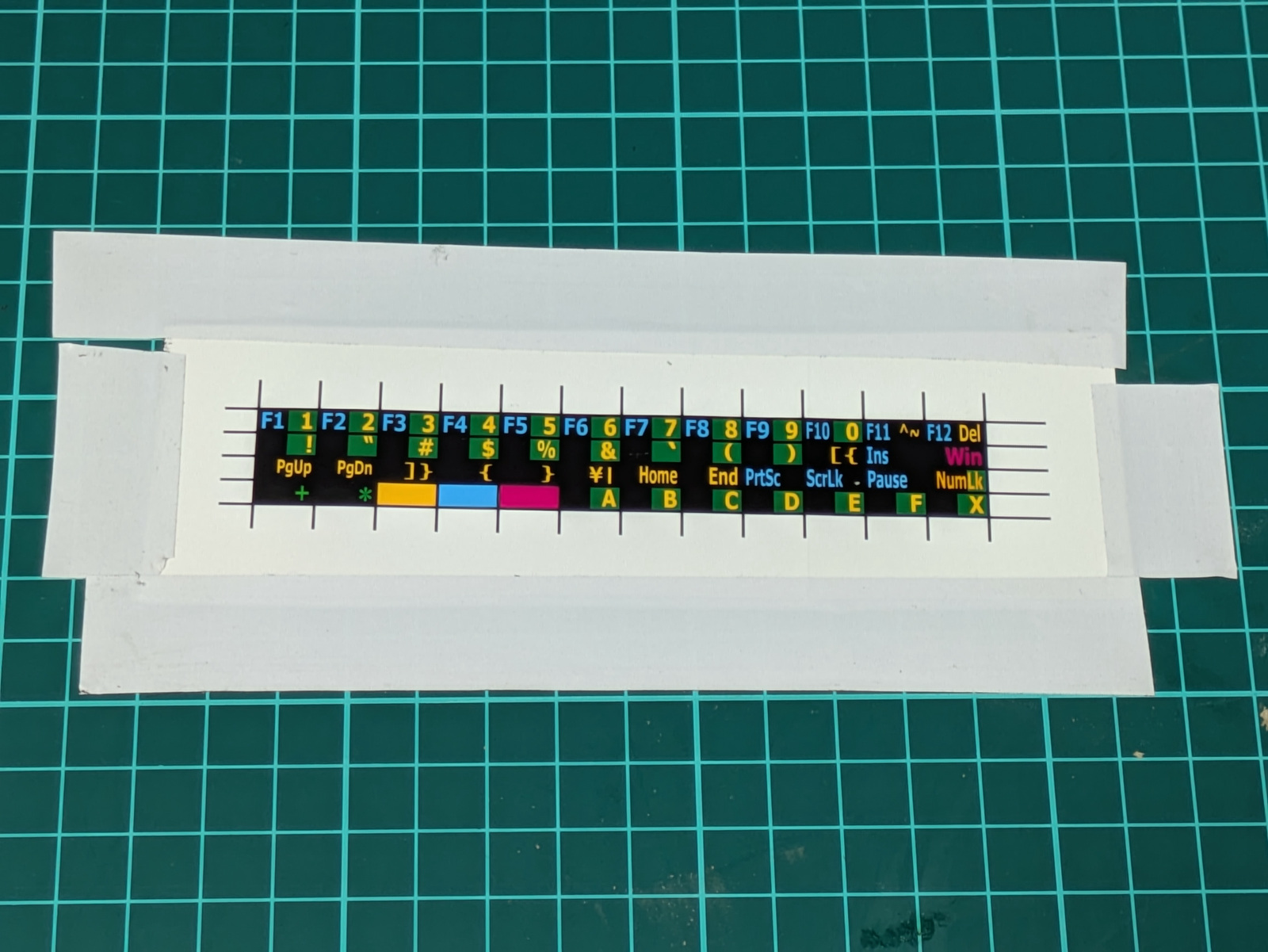

Homeレイヤ以外のキーアサイン覚えられるように、シールを作成しました。Illustratorから印刷して、キーキャップに貼りましょう。

当方は、シール用紙としてエーワン社の「#64201／ラベルシール[インクジェット]　超耐水光沢紙･ホワイト　A4判　1面　ノーカット」を使用しました。

シールの刻印には、次のような意味があります。

印刷してから貼るまでの工程は、以下の通りです。

大まかに切り出す†

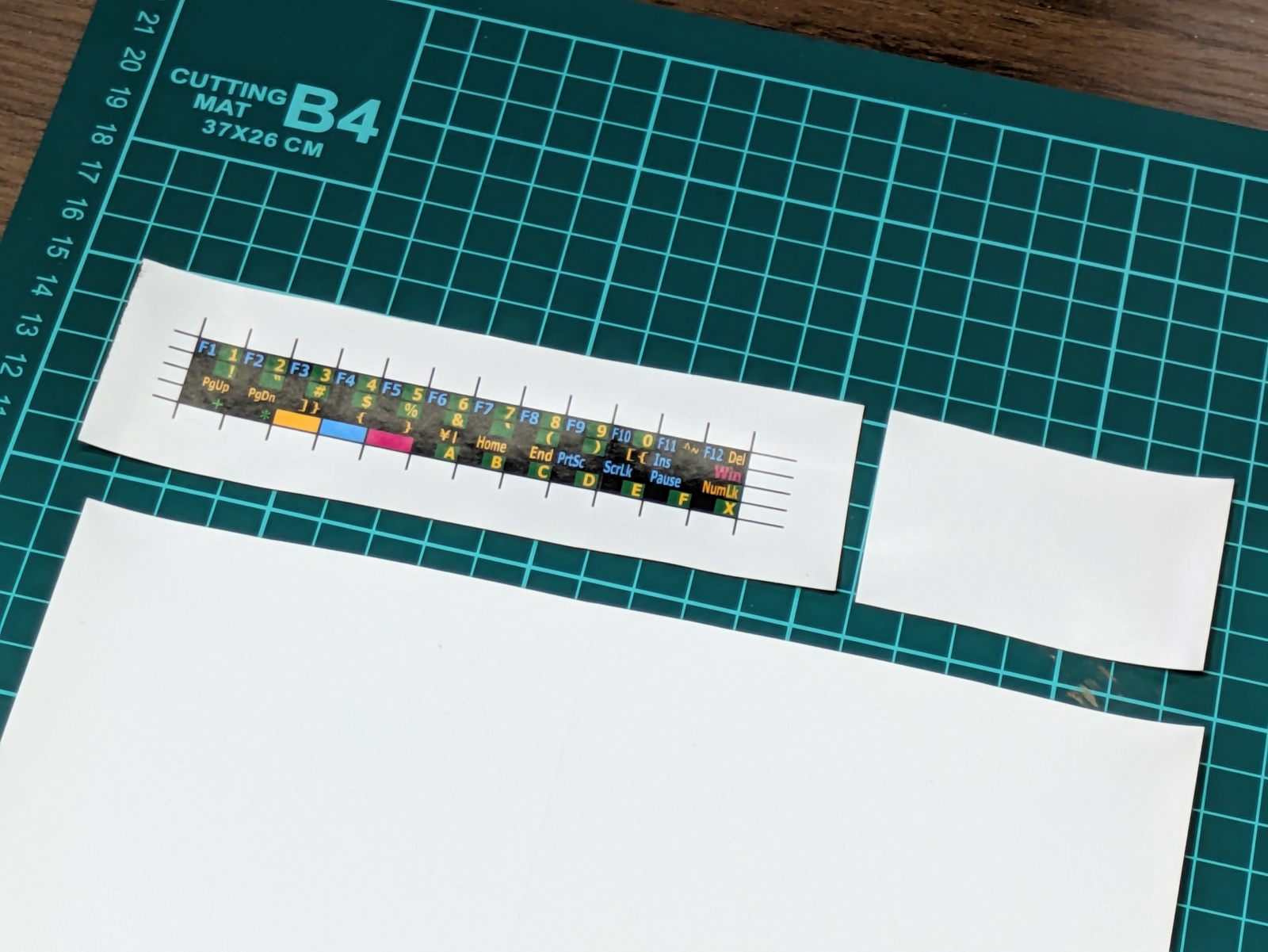

印刷したシール用紙から、必要な部分だけを切り出します。残った部分は、再度印刷が必要になったときに使いまわすのがよいでしょう。

カッターマットに固定する†

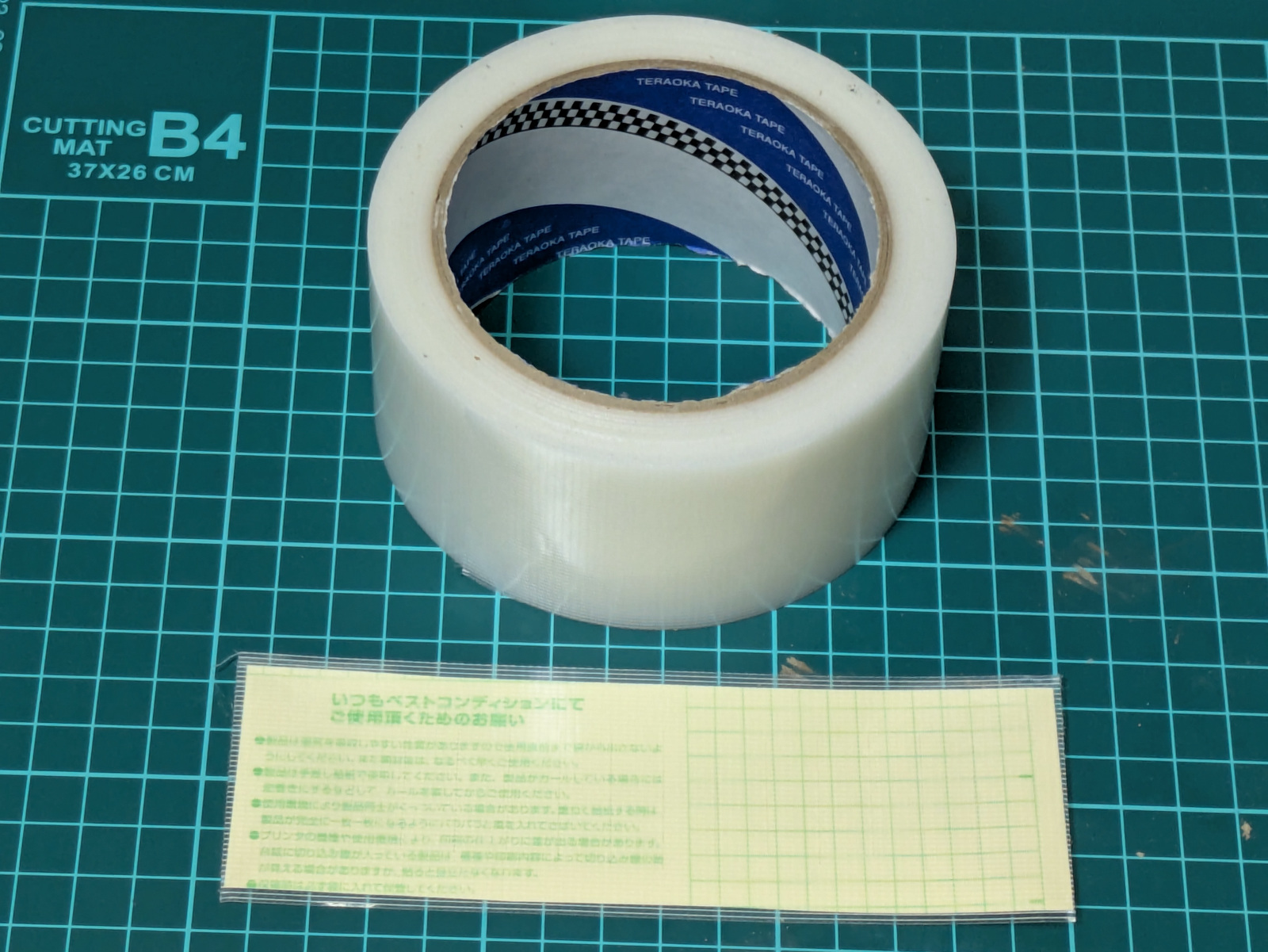

切り出したシール用紙を、ビニールテープでカッターマットに貼ります。

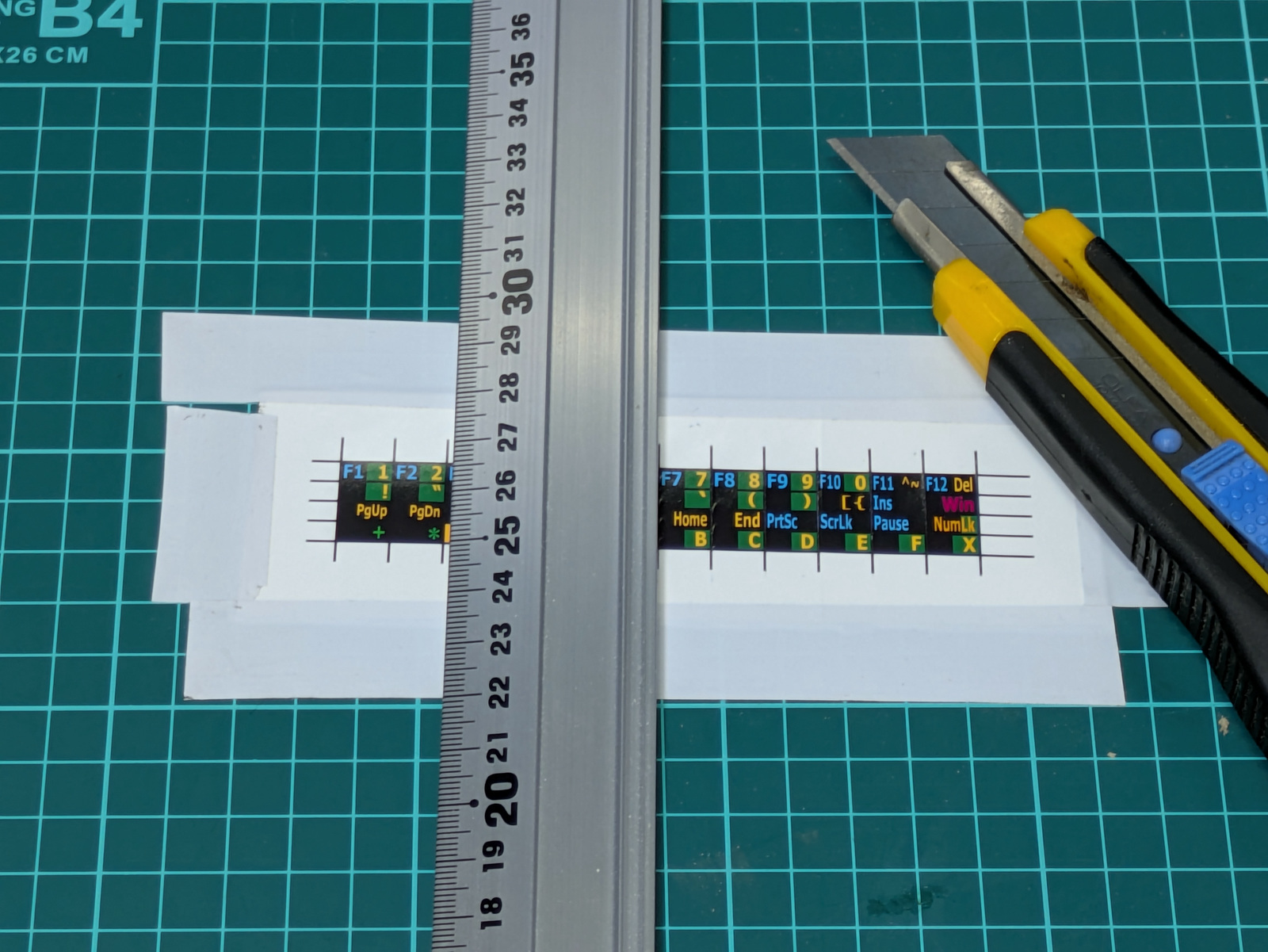

縦方向に切る†

定規を当てながらカッターで、縦（短辺側）を右から左へ順に13本カットします。

養生テープで裏打ちする†

シール用紙をカッターマットから外して裏返し、全面に養生テープを貼ります。横方向のカッティングでバラバラになるのを防ぎます。

横方向に切る†

再びシール用紙をカッターマットに固定し、横（長辺側）を順に5本カットします。

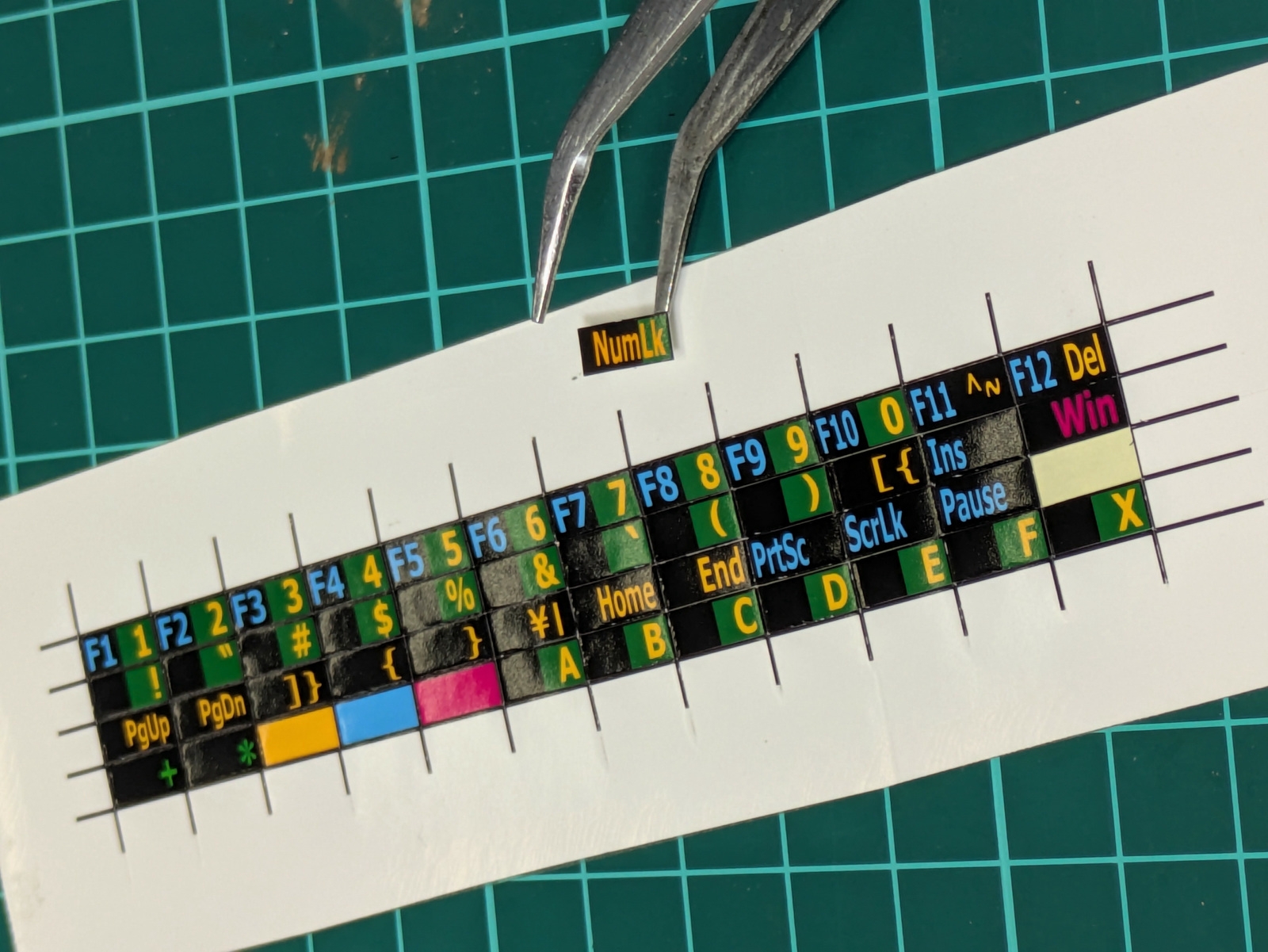

カッターマットからシール用紙を外して完成。切り出したシールを1片ずつ剥がして、キーキャップに貼っていきます。
