「GUJC - GORRY's Universal Joystick Connector」ページ

「GUJC - GORRY's Universal Joystick Connector」メモ。ハッシュタグは #gujoyc で。



配線

スティック側はD-SUB 25p(DB25)メス、I/F側はオスコネクタを使用する。

GUJCでは、「+/-間が接続された状態をON」「+/-間が接続されていない状態をOFF」と定める。多くのコンピュータでは「+側がプルアップされた状態」「-側がGNDに接続された状態」で「+側がGNDと接続された状態(デジタル的な0)をON」「+側がハイインピーダンスな状態(デジタル的な1)をOFF」と検知するが、この違いに注意すること。

スティック側は、各-端子およびGNDは独立に配線し、共有してはならない。一部のコンピュータでは、「+/-端子をマトリクス状に配線することで、+側のピン数以上の入力を検知する機能を持っている」ことに対応するためである。

1UP +
2DOWN +
3LEFT +
4RIGHT +
5BTN1 +
6BTN2 +
7BTN3 +
8BTN4 +
9BTN5 +
10BTN6 +
11SELECT +
12START +
13+5V
14UP -
15DOWN -
16LEFT -
17RIGHT -
18BTN1 -
19BTN2 -
20BTN3 -
21BTN4 -
22BTN5 -
23BTN6 -
24SELECT/START -
25GND

成果物

PS1用ジョイスティック「HPS-29」をバラして、GUJCジョイスティックとPS1用I/Fを作る

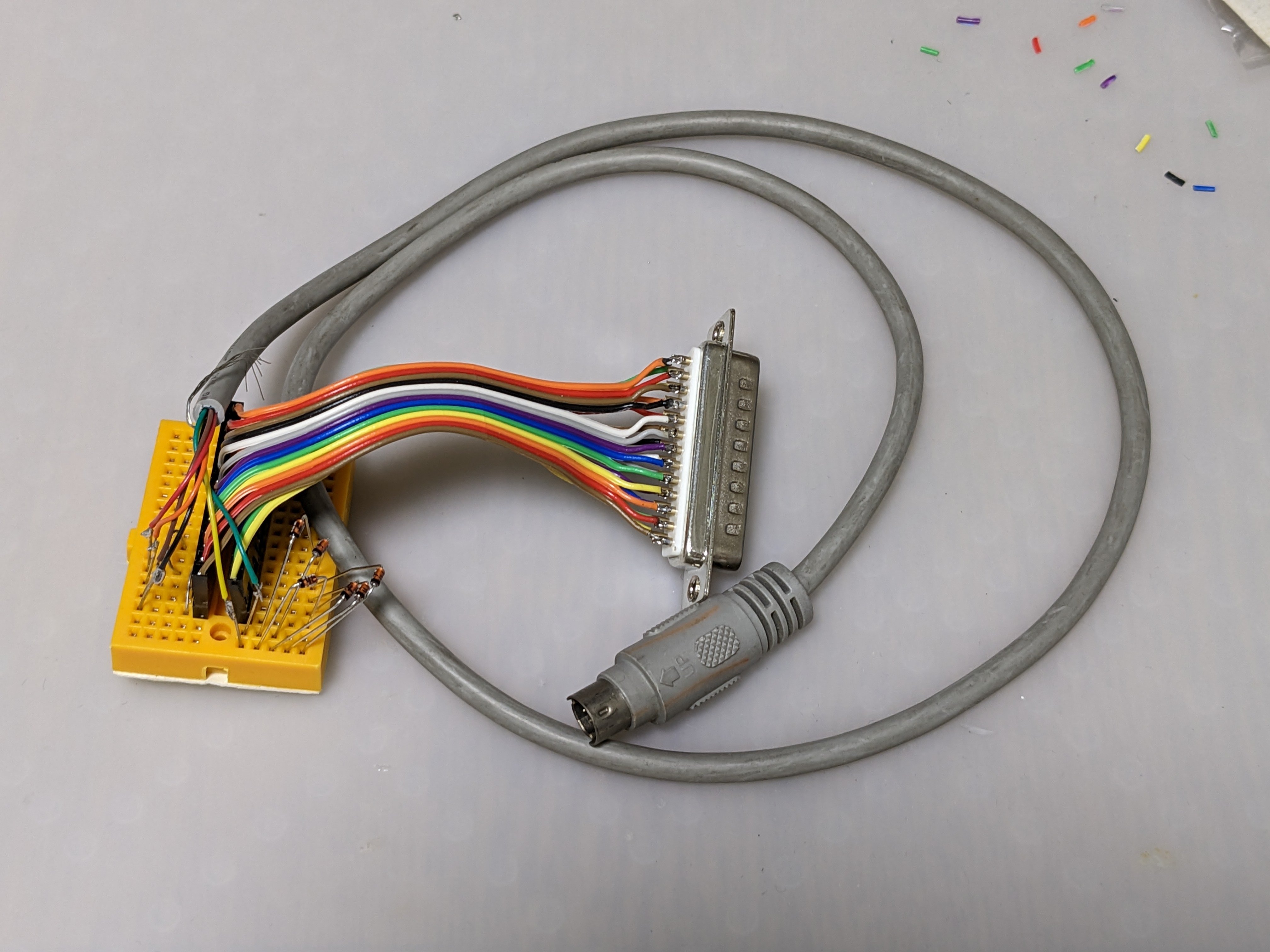

メガドライブ(3ボタン)用I/Fを作る

USBマルチ機種用スティックを乗っ取って、GUJC汎用USB I/Fを作る

テーブル筐体のスティックとJAMMAコネクタ間をGUJC I/Fにする

REVIVE USB Microを使ってWinUSB I/Fを作る

tweet

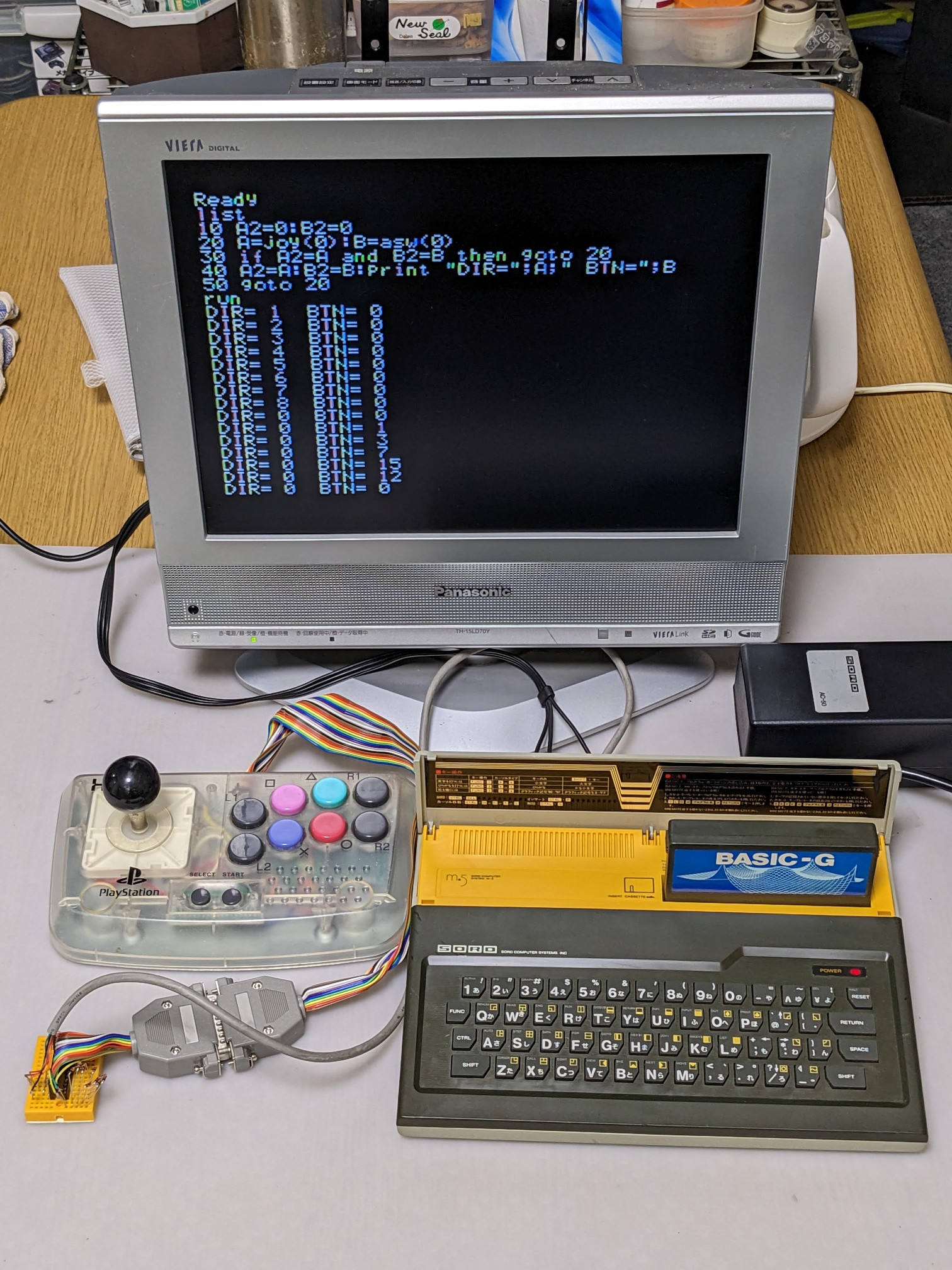

GUJC JoyStick Checkerを作る

tweet

メガドライブ(6ボタン)パッドを乗っ取って、MD6B用I/Fを作る

tweet

XE-1ST2をバラして、GUJCジョイスティックを作る

tweet

コメント・バグレポート
